■ 패턴(Pattern)열처리의 내용 및 참고사진
페이지 정보
작성자 최고관리자 작성일20-03-10 15:56 조회1,245회관련링크
본문
열처리부분에서 '패턴(Pattern) 열처리'라 함은
자동차 및 정밀부품에 자주 쓰이며
일반적인 열처리(전처리 또는 전경화)와는 다른 의미로
전경화가 일어나면 금속이 전체가 경화되어 추후 크랙(Crack)이 발생하는 경우가 일어나게 됩니다.
이런 현상에서 탈피하고자,
금속 고유의 특성(Tensile)은 보유하되, 잦은 마찰부 만 경화를 해서
큰부하가 가해지더라도, 부러지거나 크랙이발생하지 않도록 하는 작업을
부분 열처리, 패턴열처리 라고 합니다.
<각종 부품의 패턴열처리된 단면>
위의 사진과 같이 기어의 경우 치고(톱니의 산,TIP)와 치저(톱니의 홈,Root)
의 경우 열처리를 하게 되면 상대적으로 톱니에열처리가 되고 치저는 취약한 구조를 가지게 되나
특수한 경우 이중주파수 열처리 방법으로 아래와 같이 치저,치고 동일하게 열처리가 가능합니다.

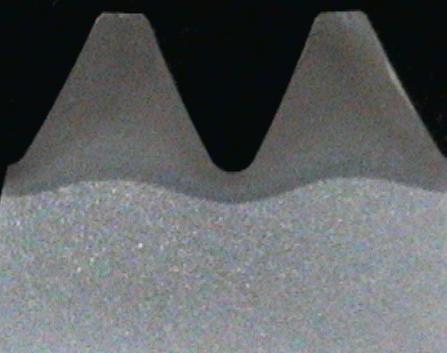

<좌: 이중주파수 / 우: 침탄열처리>
사진과 같이 부분열처리 방법은 전치일발(한번에 패턴열처리), 또는 스캔(Scan)방식등
각 소재및 시방에 맞게 설계되어 제작됩니다.
